Mise en situation⚓

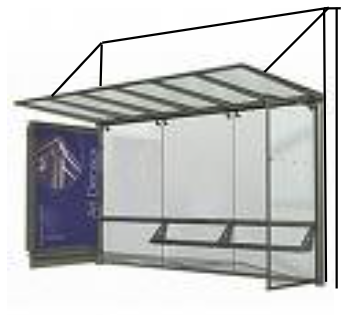

On se propose d'étudier l'équilibre du système de « l'abri de bus » constitué par un toit 1, lié au mur 0 par une liaison pivot de centre B, et maintenu en A par une liaison pivot avec le tirant 2, lui-même lié au mur par une liaison pivot de centre C.
Complément : Données et hypothèses
Le poids du toit est estimé à 700 daN.
Le système est considéré comme plan, tant pour la géométrie que pour les efforts qui lui sont appliqués.
AB = 4 m
BG = 3m
