Déterminations des efforts⚓

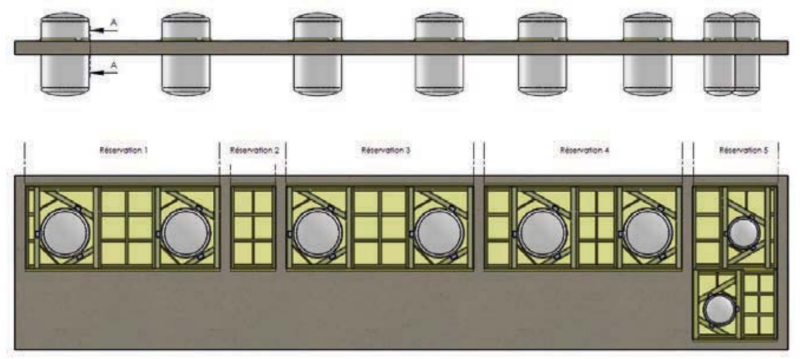

Nous allons nous intéresser pour le dimensionnement à la cuve 4500 litres. La structure porteuse soutenant les cuves de 4 500 litres est constituée de châssis réalisés en acier inoxydable comportant des traverses de renfort.

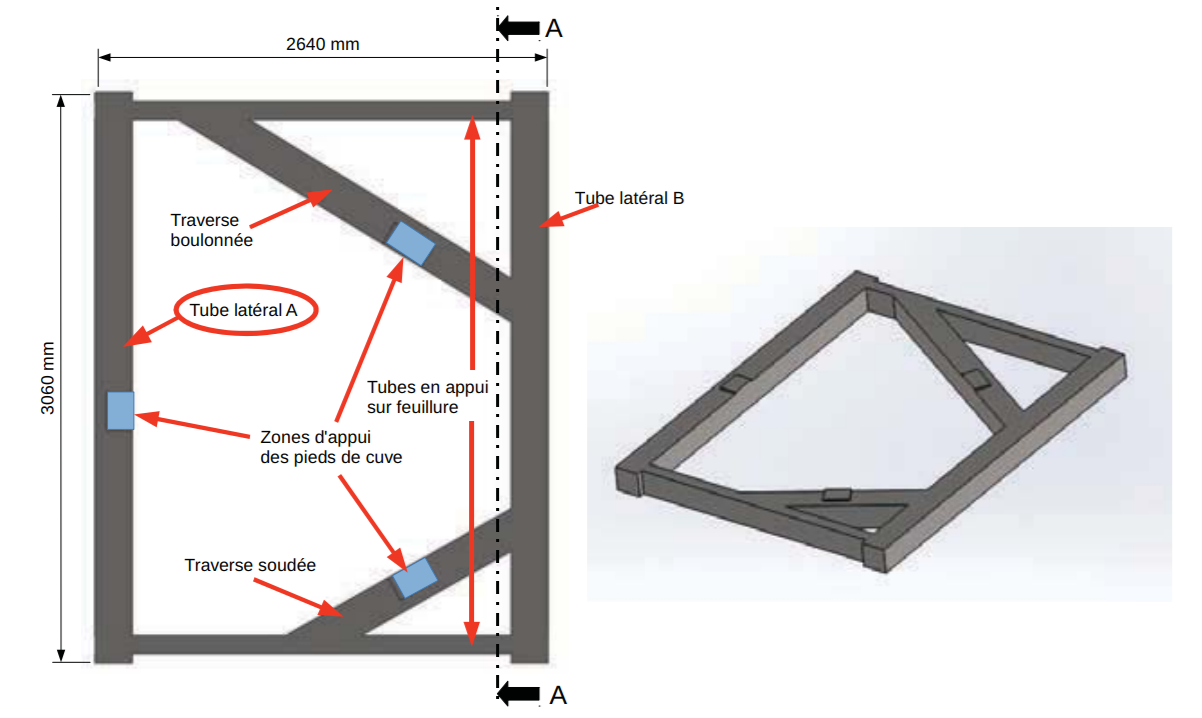

La cuve étudiée repose en 3 points sur le châssis.
Nous allons commencer par évaluer les charges qui s'appliquent sur les points d'appuis.
Hypothèse :
Pour la suite de l'étude nous considérerons g = 9,81 m.s-2
La cuve étudiée est pleine et son chargement est homogène.
Question⚓
Q1. Calculer le poids de la cuve de 4500 litres.
Question⚓
On isole la cuve.
Q2. Lister les forces qui s'exercent sur la cuve. (types, directions, intensités, ...)
Question⚓
On applique le principe fondamental de la statique à la cuve.
Q3. Déterminer par le calcul la valeur de chaque effort du châssis sur la cuve.
