Simulation SolidWorks⚓

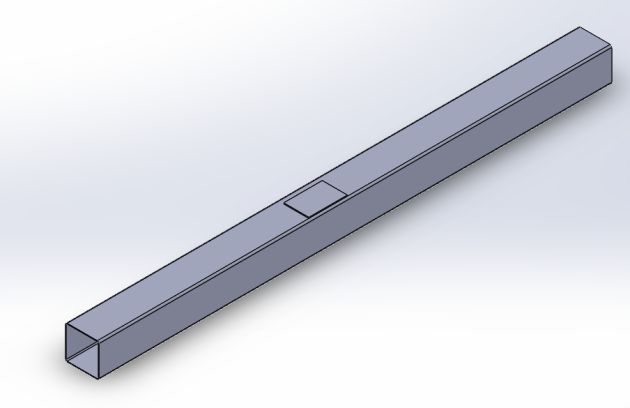

Peu importe ce que vous avez pu trouver lors de la question précédente, nous allons étudier le cas d'un châssis réalisé avec des tubes. L'élément A est réalisé avec un tube carré de dimension extérieure 200x200. Ce tube existe en plusieurs épaisseurs nous allons donc essayer de déterminer quel épaisseur serait nécessaire afin de réaliser notre poutre.
Hypothèse :
Le châssis sera réalisé à l'aide de tube d'acier.
On utilisera un acier allié inoxydable avec les caractéristiques suivantes :
E = 190 Gpa
Coefficient de poisson 0.26
Module de cisaillement = 78 Gpa
Masse volumique = 7300 kg.m-3
Limite d'élasticité = 241 MPa
Effort appliqué sur la poutre = 30 000 N

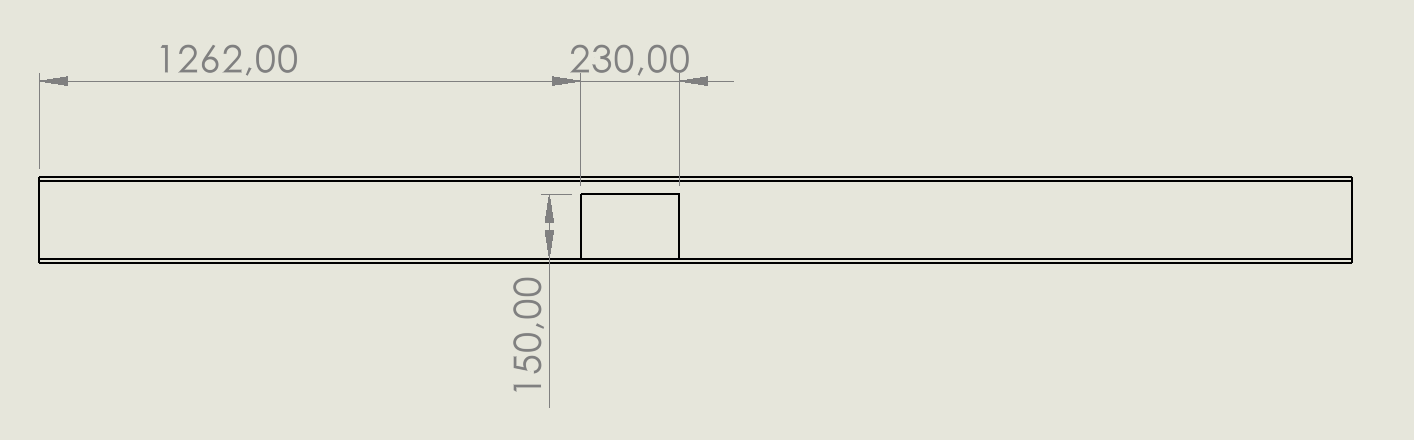

Ci-dessous les dimensions de positionnement de la platine sur le sur le tube 3. La platine a une épaisseur de 6 mm.
Les épaisseurs de tube carrés 200 sont données dans le document ressources 1.
Question⚓
Q8. Donner quelles sont les épaisseurs disponibles pour les tubes carrés de 200 ?
Question⚓
Q9. Chaque membre de l'équipe devra mettre dessiner son profil A avec une épaisseur différente pour chacun.
Question⚓
Q10. Réaliser la simulation sur SolidWorks de la poutre avec les sollicitations.
Question⚓
Q11. Réaliser une présentation de vos résultats à destination de notre client (le laboratoire) afin de justifier votre choix de poutre.
