Dimensionnement de la Batterie⚓

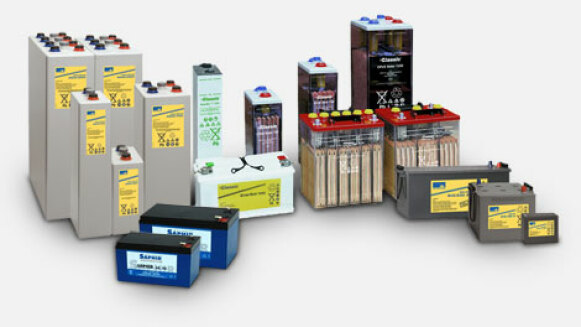

Nous allons maintenant passer au dimensionnement de la partie stockage de l'énergie.
FORMULES :
La capacité utile de la batterie Cu est égale :
Cu(Ah) = Ec(Wh) / Ubat(V) avec Ubat : tension de la batterie
La capacité réelle Cr est fonction du facteur de décharge Dp appelé aussi pourcentage de décharge profonde. Ce facteur doit être entre 0,7 et 0,8. Il faut s'assurer que la décharge n'excède pas les 20٪
Cr = Cu / Dp en (Ah) pour une journée
Il faut choisir la valeur de capacité toujours supérieure à celle calculée
Question⚓
Q8. Calculer la capacité utile de la batterie alimentant les deux moteurs pendant les 10 sauvetages.
Question⚓
Q9. Calculer la capacité réelle de la batterie.
Question⚓
Q10. Justifiez le choix de la batterie Lithium 25V 35Ah (NMC) – Réf. LTB25035N en consultant la datasheet.
Question⚓
Q11. Si vous optez pour le placement de deux batterie de 12V, expliquez la différence entre l'association série et parallèle en terme de tension et de courant dans notre cas.
Question⚓
Q12. Proposez un choix de disposition de batteries pour les deux configurations.
