SIMULATION DU MODELE⚓
Cette étape est importante puisqu'elle permettra de vérifier le comportement de l'objet technique issu de la partie calculatoire. Nous parlons alors de la validation d'un modèle qui est indissociable de tout processus de conception.
Méthode :

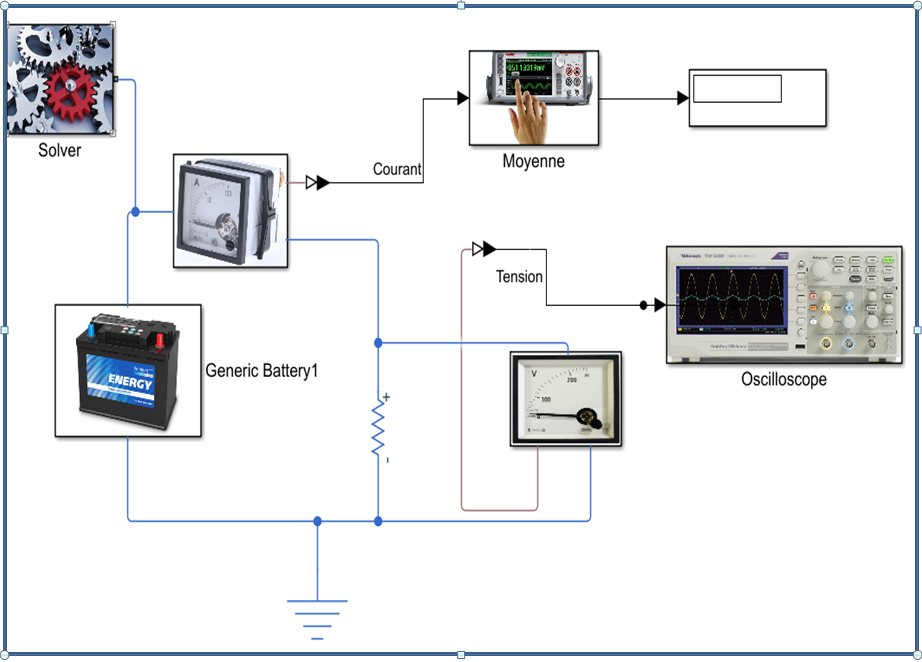

Lancer MatLab et ouvrir le fichier « decharge_batterie_Recepteur.slx »
Méthode :

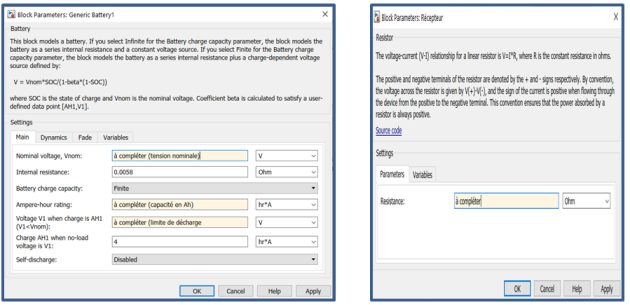

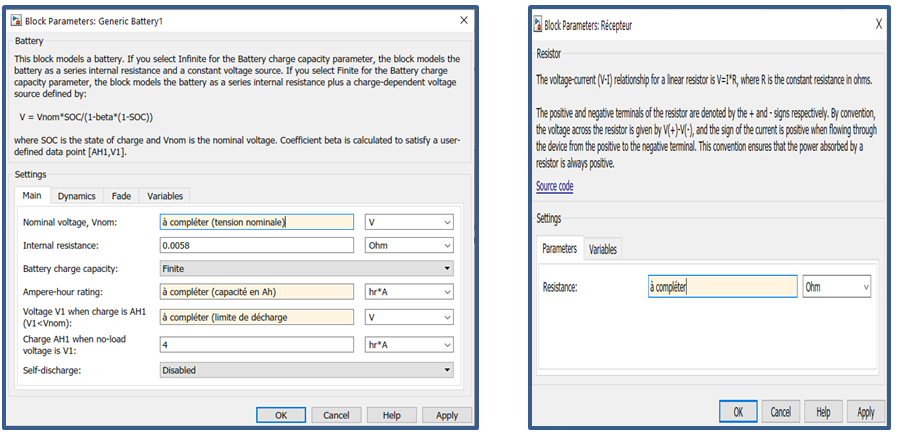

En double cliquant sur la batterie ou le récepteur une fenêtre de configuration à compléter s'ouvre.
En ayant à l'esprit que le récepteur a une puissance de 10 Watts.
Question⚓
Q13. Saisir les paramètres de votre batterie, de votre récepteur et lancer la simulation en cliquant sur RUN.
Question⚓
Q14. Observer les courbes de la tension et du courant. Faire une capture pour votre compte rendu et commenter.
