Expérimentation⚓

OBJECTIFS :

‐ Comprendre et savoir exploiter les données contenues dans une datasheet de batterie.

‐ Connaître les principaux paramètres qui influent sur la quantité d'énergie que peut fournir une batterie. ‐ Savoir mesurer les principales grandeurs permettant de caractériser une batterie et de définir un modèle électrique équivalent.

‐ Savoir exploiter les données mesurées pour réaliser des estimations permettant de dimensionner correctement un système alimenté par des batteries.

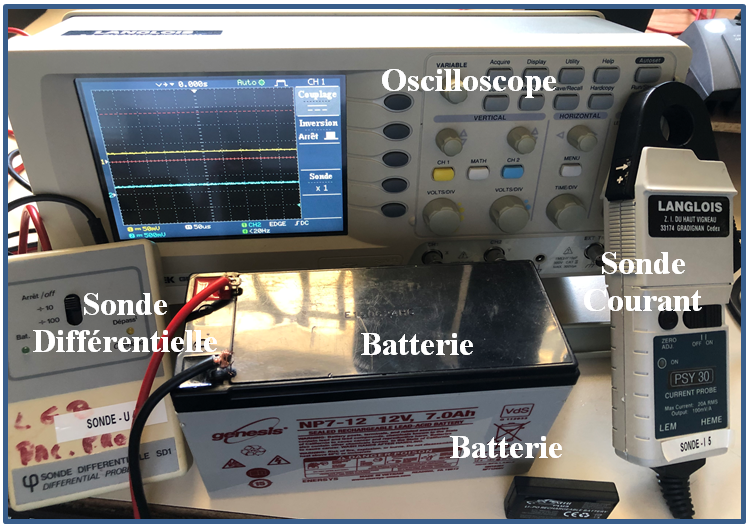

MATERIELS ET LOGICIELS

• Une batterie plomb

• Une batterie de technologie Ni-MH

• Un chargeur de batterie

• Un récepteur d'une puissance 10 Watts

• Une pince ampère métrique pour mesurer le courant.

• Un oscilloscope numérique.

• Une sonde différentielle pour mesure la tension

Question⚓

Q15. A partir de données constructrices des batteries (Plomb et Ni‐MH), déterminez pour chacune d'elles les caractéristiques suivantes :

‐ tension nominale ‐ courant max de décharge ‐ courant de charge,

‐ capacité nominale ‐ résistance interne.

Question⚓

Q16. Déterminez approximativement les temps de charge et de décharge des batteries avec le récepteur de 10 Watts.

RELEVÉS DE LA TENSION ET DU COURANT :

Question⚓

Q17. Proposer un protocole de mesure du courant et de la tension du montage de la batterie alimentant le récepteur.

Question⚓

Q18. Brancher le dispositif, régler l'oscilloscope en ajustant la masse et faire vérifier par le professeur.

Question⚓

Q19. Relever la tension et le courant de décharge

Question⚓

Q20. À partir de ce relevé donné par calcul les valeurs de la tension au bout de 1 heure.

Question⚓

Q21. À un intervalle de 1h sur une plage de 8h, calculer la tension de la batterie et présenter vos relevés dans un tableau.

Question⚓

Q22. Tracer la caractéristique de la tension en fonction du temps et commenter.
