Dimensionnement de la station de recharge⚓

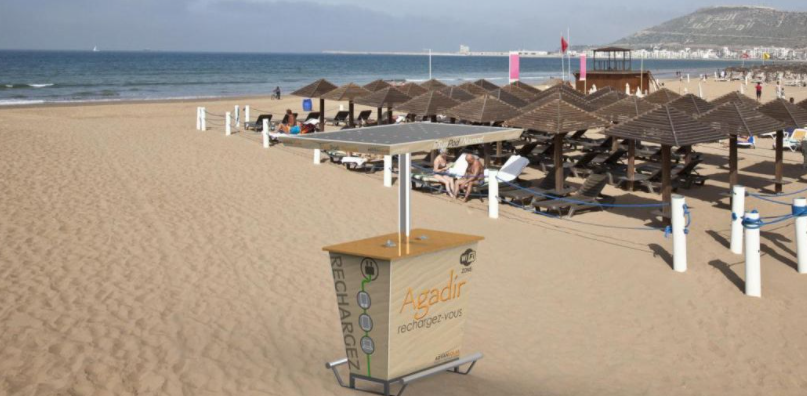

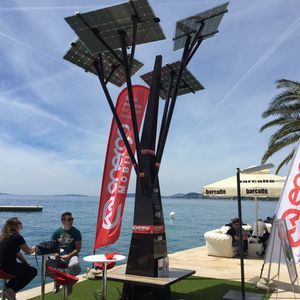

Nous allons commencer par dimensionner la station de recharge qui se trouve au bord de la mer pas loin du poste de secours.
La zone géographique de la station de recharge se trouve sur les côtes de l'Île de la Réunion
La motorisation de la bouée est assurée par deux moteurs avec les caractéristiques suivantes :
Tension de fonctionnement 7.2 V ≤ U ≤ 26 V
on prendra U = 24 V
Courant de travail I = 43 A
Puissance Nominale P = 490 W
Vitesse de rotation N = 7200 tr/min
Définition :
FORMULES de Dimensionnement :
Ec : Energie consommée en Wh par jour
Ep : Energie produite nécessaire en Wh par jour
k : Constante fonction de l'incertitude météorologique de l'angle d'inclinaison, des pertes dans les câbles, du rendement du régulateur, de la charge et décharge des batteries. Souvent on prend k = 0,55
Ir : Irradiation en kWh par m² par jour
Pc : Puissance crête fournie par le générateur photovoltaïque en Wc
Ep = Ec/k
Pc = Ep/Ir
Question⚓
Q1. Calculer la puissance absorbée par les deux moteurs.
Question⚓
Q2. Sachant qu'un sauvetage dure en moyenne 4 min, Calculer l'énergie consommée Ec par les deux moteurs pour 10 sauvetages sur une journée.
Question⚓
Q3. Calculer l'énergie produite Ep par l'installation photovoltaïque.
Question⚓

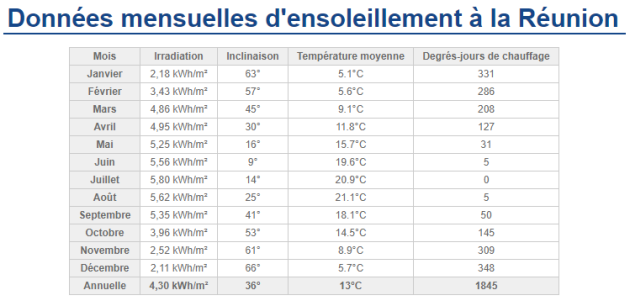

Q4. Calculer la puissance crête Pc que doit fournir le générateur photovoltaïque en Wc en prenant l'irradiation annuelle à la réunion. ( tableau ci-dessous)
Question⚓
Q5. Expliquer la raison pour laquelle le degré d'inclinaison du panneau photovoltaïque change en fonction des mois.
Question⚓
Q6. Choisir et donner la référence du ou des panneaux fournis dans les documents ressources pour répondre aux besoins de l'installation.
Question⚓
Q7.Donner, d'après la Datasheet du panneau photovoltaïque :
• Le point de fonctionnement optimum du panneau
• La tension à vide
• Le courant de court circuit
